Tessuti Conduttivi

Tessuti Conduttivi

Tessuti schermanti

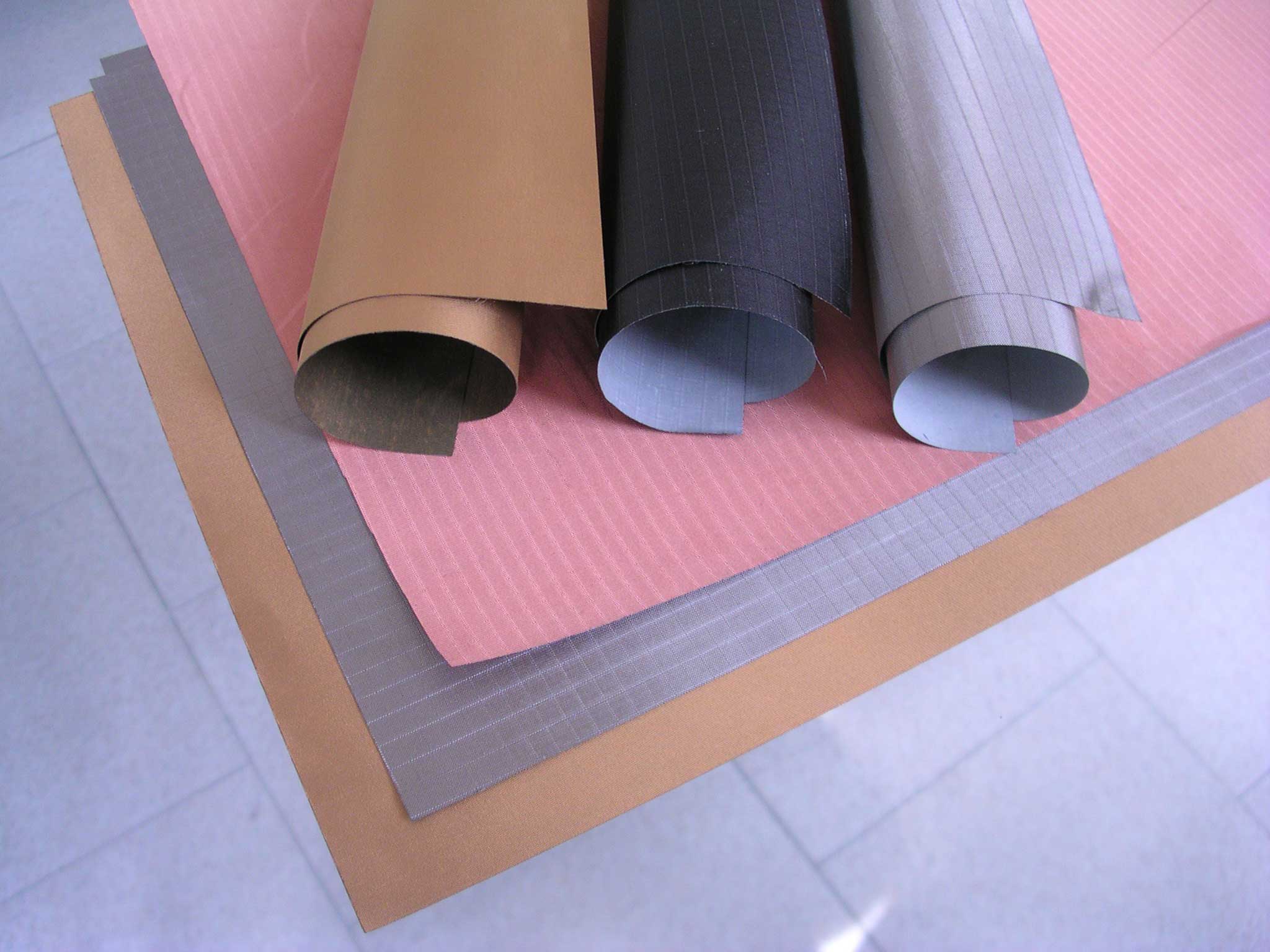

I nostri tessuti conduttivi, Faraday Nickel Copper Fabric, Faraday Silver Fabric e Faraday Copper Fabric, sono di basso costo, facili da applicare e permettono di raggiungere facilmente i requisiti dettati dalla compatibilità elettromagnetica EMC.

Sono un’ottima soluzione anche per problemi di messa a terra o di equipotenzialità di tutti i componenti elettronici (schede e case) che compongono l’apparecchiatura da proteggere.

Il processo di metallizzazione standard è attuato tramite un deposito elettrochimico di Nickel Rame o Argento sulle singole fibre per ottenere il filo di poliestere conduttivo permettendo di ottenere un tessuto metallizzato con grande uniformità di conducibilità elettrica.

Il tessuto è in grado di dare una risposta di efficienza schermante elevata e costante nel tempo.

Sono prodotti nel rispetto della normativa RoHS 2.0.

La normativa UL94 li ha classificati nei due rating V0 e HB a seconda dei materiali utilizzati e in funzione delle normative stringenti sulla limitazione della propagazione delle fiamme in caso di incendio.

L’installazione è attuata mediante applicazione sulla parte posteriore di una colla attivabile a caldo (hot melt). Considerando l’alta resistenza all’abrasione del tessuto di copertura, il loro uso è ideale sulle ante degli armadi schermati di frequente apertura o per tappezzare le pareti, il pavimento ed il soffitto di camere di Faraday schermate dalle indesiderate onde elettromagnetiche.



CLASSIFICAZIONE SPECIFICHE note
p/n PET.NiCu.HM.XXX
CONTEGGIO MAGLIE / inch 250
MATERIALE DI SUPPORTO POLIESTERE 100%
composiZIONE RIP STOP TESSUTO
METALLIZZAZIONE RAME & NICHEL
ALTEZZA (mm) 1.060
SPESSORE (mm) 0.135
LUNGHEZZA (m) 100/200
RESISTIVITA’ SUPERFICIALE (Ω/£) minore di 0.05-0.08
RESISTENZA ALLA ROTTURA CD/MD (Kg) 35/45
PESO (g/m2) 100/120
TEMPERATURA MAX DI ESERCIZIO (°C) da 40°C a +70°C
PRESTAZIONI SCHERMANTI 30MHz-1GHz 80-60dB ASTM D4935-89
RESISTENZA ALL’ABRASIONE 1.000.000 cicli
ALLUNGAMENTO (%) min 10
RESISTENZA ALLA FIAMMA VTM-1 / VTM-0 / HB UL-94
ROHS TEST Conforme Intertek
ADESIVO A CALDO Si / No
TEMPERATURA ATTIVAZIONE ADESIVO (°C) 180-220

PRESTAZIONI SCHERMANTI/ MIL-STD-285
